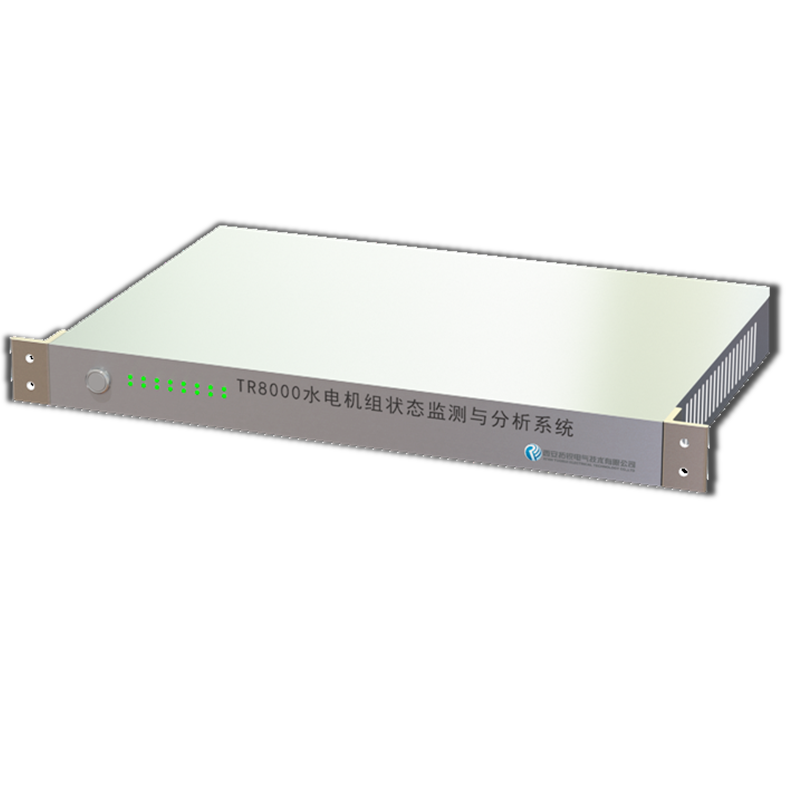

TR8000水电机组振摆采集单元采用标准1U高度的19寸机架式结构，便于安装和维护，节省安装空间；采用单板系统结构设计，减少接插件，避免接插件过多带来的系统故障；高集成度的智能处理芯片组使处理效率更高、处理速度更快、性能更优。系统以堆叠形式设置模拟量采集通道，单机可以扩展到64路通道,每个通道16bit精度,最高速度可达100kHz；可连接多种传感器,处理各种电压和电流信号；设置有硬件抗混叠滤波功能。具有16通道独立继电器输出功能，能够通过保护软件的组态功能绑定到各个监测通道，实现节点继电器报警输出功能；信号的高速采集和高效率的算法确保报警和保护的实时性和准确性。系统配置有8路高速差分开关量监测通道，最高速度可达10kHz，实现高频信号的监测，辅助判断机组各监测量是否达到报警值或保护值，进一步提高报警和保护可靠性。系统具有自动录波和手动录波功能，根据需要对各通道进行高密度录波并存储，以备时候分析处理。由支持多种通讯方式，如串口通讯（RS232/422，RS485等），以太网通讯；并且支持多种通讯协议，如MODBUS RTU，MODBUS TCP, TCP/IP，OPC通讯。使用先进的 “数据桥技术”进行数据转换，目前支持主流在线监测厂家数据接入，增加了系统分析功能的可扩展性。
